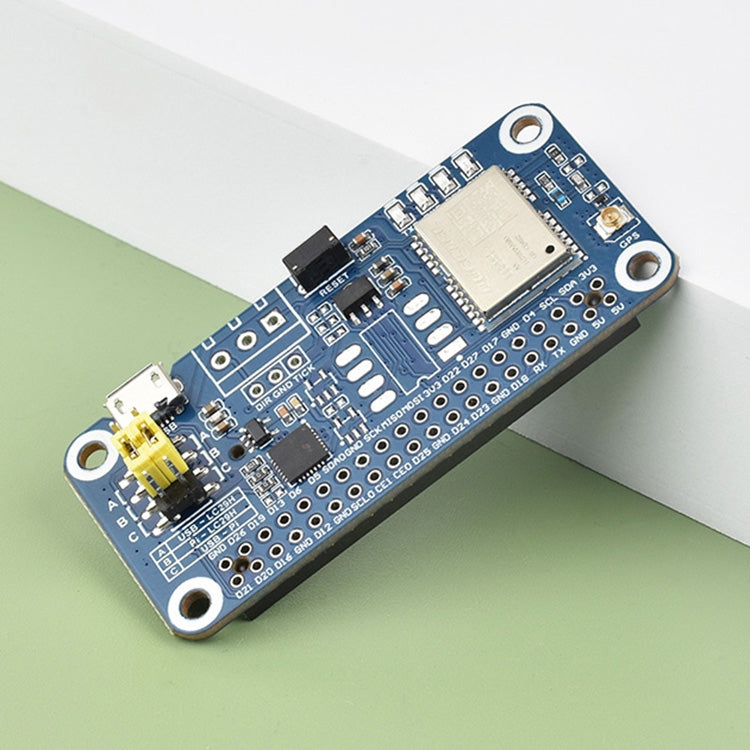

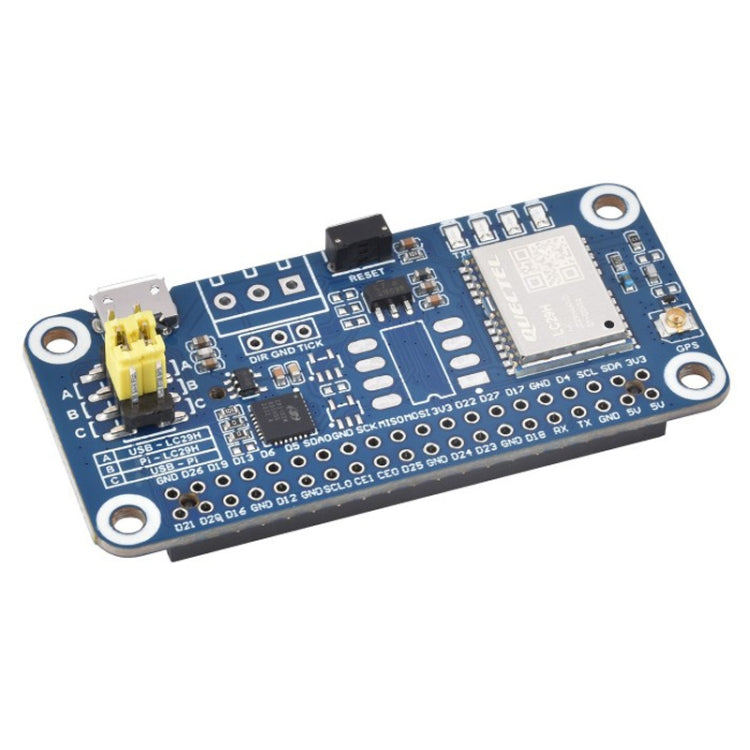

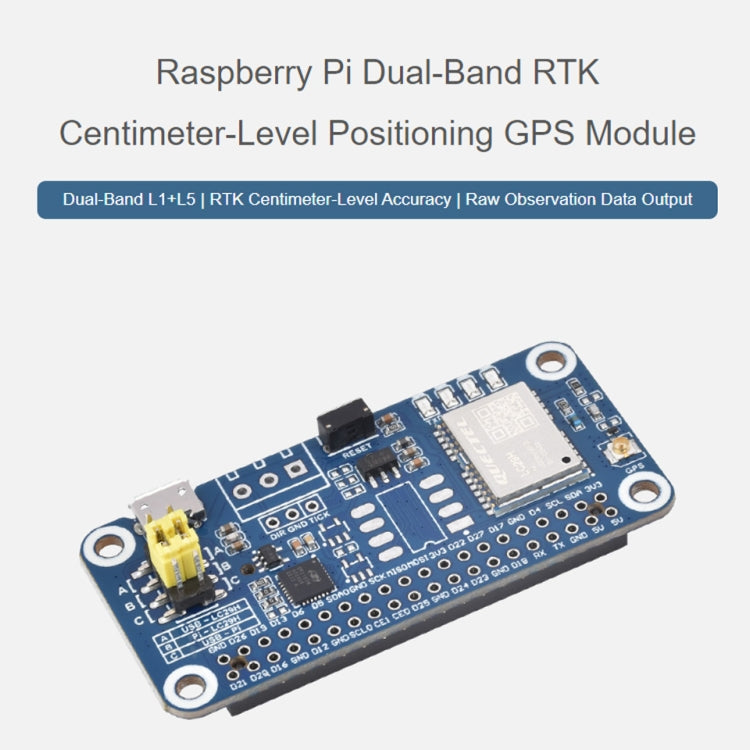

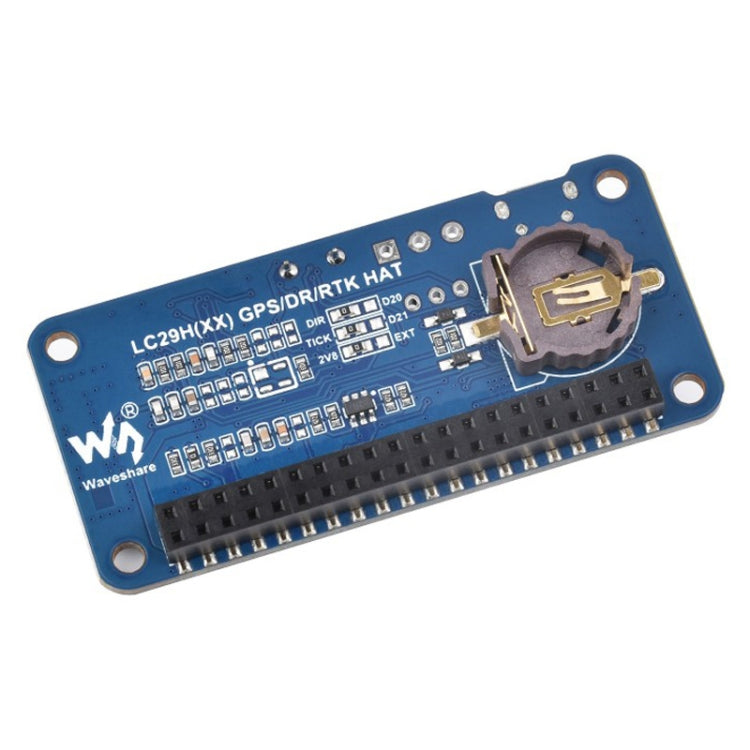

Module GPS double bande L1+L5 de positionnement Waveshare pour Raspberry Pi série LC29H, spécifications : (AA) GPS HAT

Caractéristiques :
1. La série LC29H peut suivre les signaux bi-fréquence L1+L5 et multi-GNSS, réduisant les effets de trajets multiples dans les canyons urbains et améliorant la précision du positionnement tout en maintenant une faible consommation d'énergie.
2. LNA et filtres SAW intégrés pour atteindre une haute sensibilité et une forte capacité anti-interférence.
3. Utilise le positionnement bi-fréquence et la technologie RTK pour répondre aux exigences de positionnement de haute précision au centimètre près.
4. Convient aux systèmes de suivi en temps réel et aux applications d'économie de partage, aidant à développer des applications telles que les drones, les machines agricoles intelligentes et les deux-roues partagés.

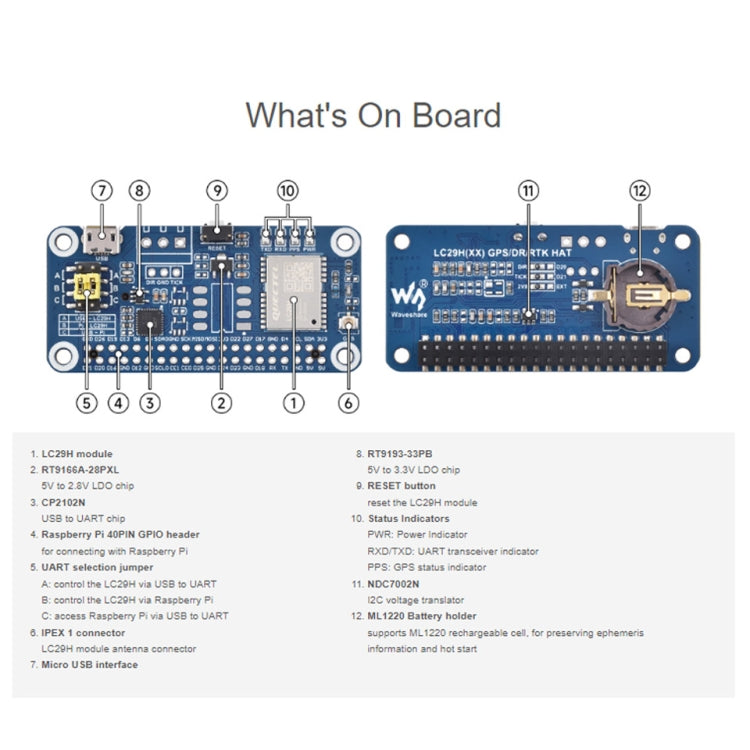

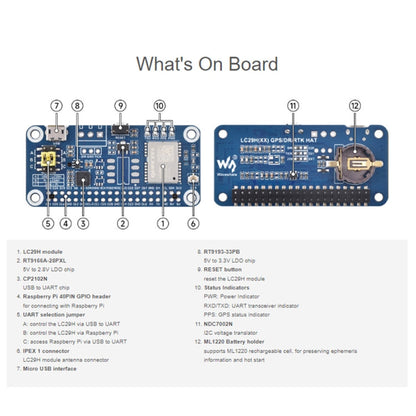

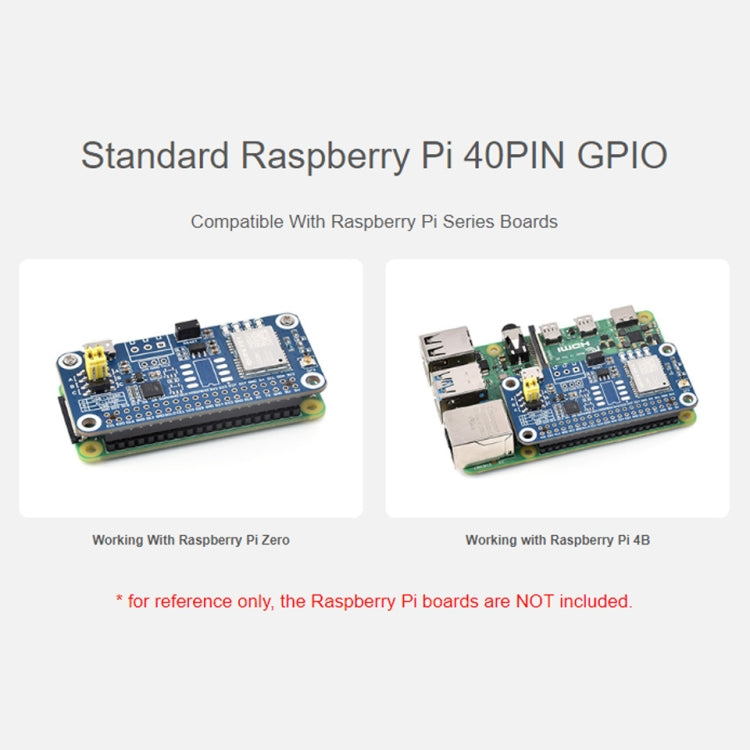

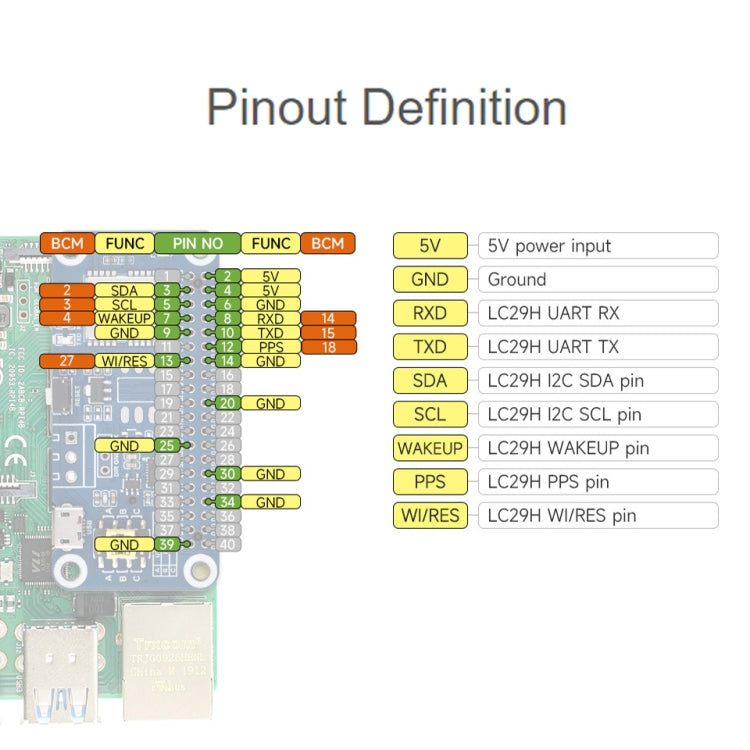

5. Embase d'extension GPIO standard Raspberry Pi 40PIN, prend en charge les cartes de la série Raspberry Pi et Jetson Nano.

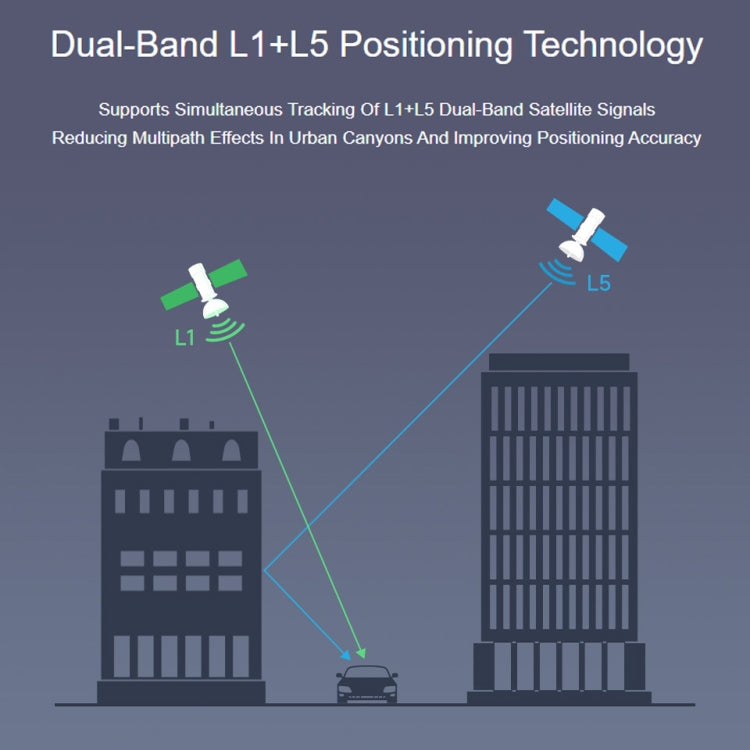

6. Prend en charge le suivi simultané des signaux satellites bi-fréquence L1+L5, réduisant l'effet de trajets multiples dans les canyons urbains et améliorant la précision du positionnement.
7. Prend en charge la réception concurrente de plusieurs systèmes GNSS (GPS, BDS, GLONASS, Galileo et QZSS) tout en maintenant une faible consommation d'énergie.
8. Amplificateur à faible bruit et filtre acoustique de surface intégrés pour atteindre une haute sensibilité de -165dBm et des performances anti-interférence améliorées.

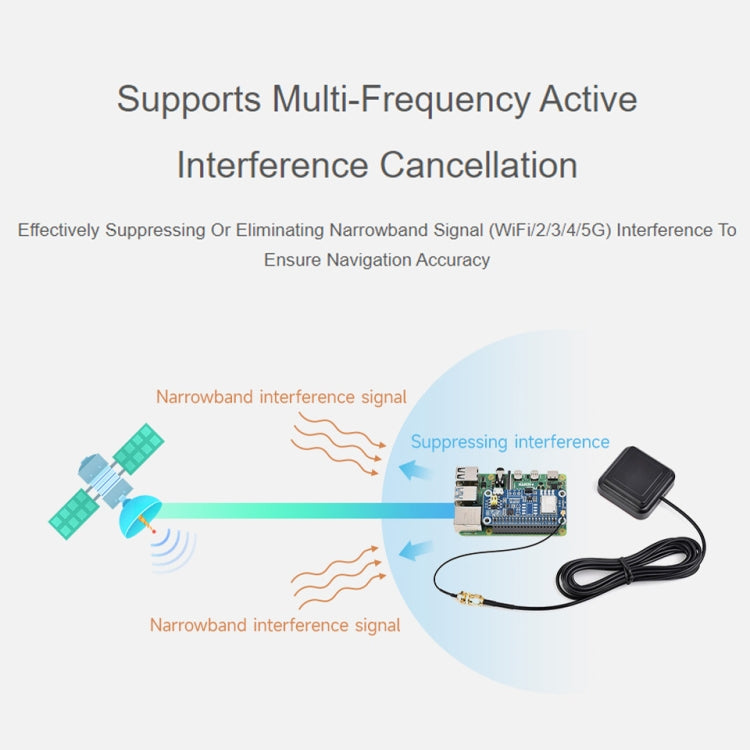

9. Prend en charge l'annulation d'interférence active multi-fréquences, supprimant ou éliminant efficacement les interférences des signaux à bande étroite (WiFi/2/3/4/5G) pour garantir la précision de la navigation.

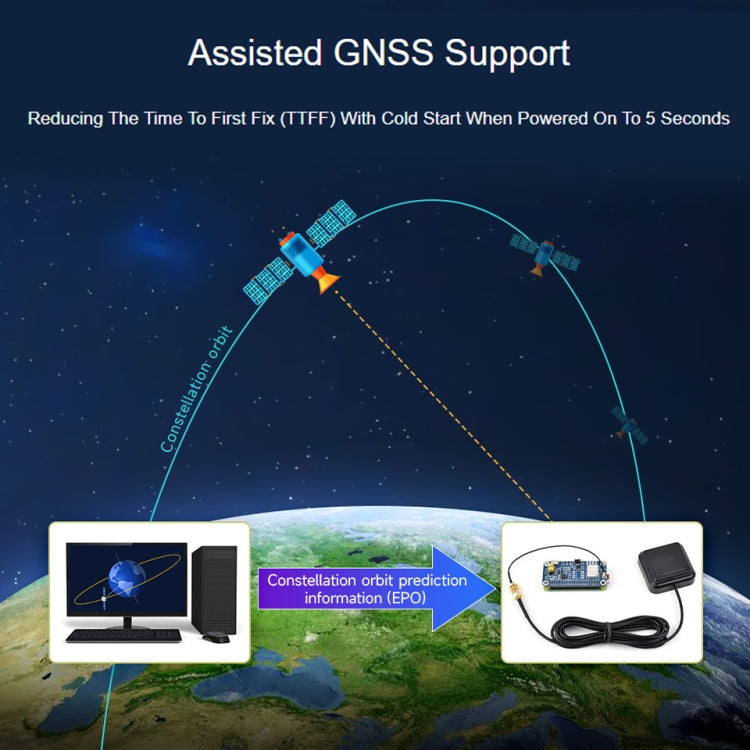

10. Support A-GNSS (GNSS assisté), réduisant le temps de démarrage à froid pour la première acquisition (TTFF) à 5 secondes après la mise sous tension.
11. Prise en charge du logiciel QGNSS pour faciliter la configuration des différentes fonctions du module.
12. Support de batterie intégré, prend en charge la batterie rechargeable ML1220, utilisée pour sauvegarder les informations éphémérides et le démarrage à chaud.
13. Il y a 4 indicateurs LED sur la carte pour indiquer l'état de fonctionnement du module.

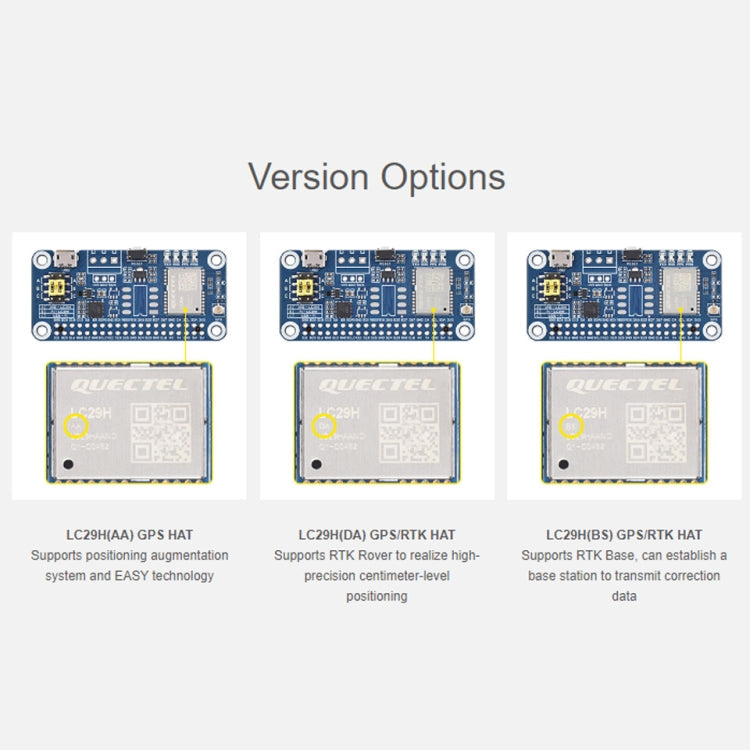

14. Le HAT GPS LC29H(AA) présente les caractéristiques suivantes :
-Supporte les systèmes d'amélioration du positionnement (WAAS, EGNOS, MSAS et GAGAN) pour améliorer les performances de positionnement dans les zones de service.
-Prend en charge la technologie EASY pour utiliser les éphémérides stockées, les données d'almanach et d'autres informations pour le positionnement en l'absence de signal, améliorant le positionnement et le temps de première acquisition.

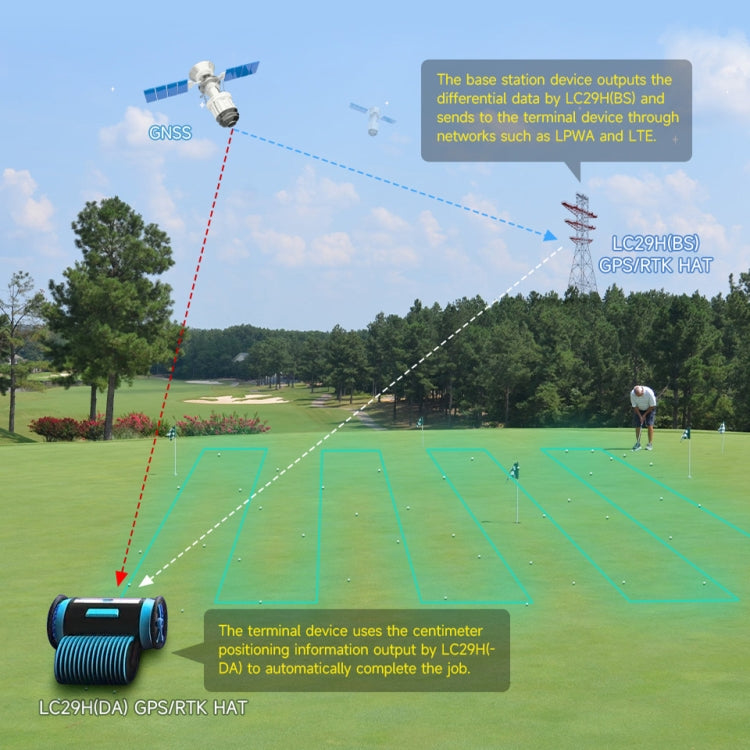

15. Le HAT GPS/RTK LC29H(DA) présente les caractéristiques suivantes :
-Prend en charge le positionnement RTK bi-fréquence à convergence rapide au centimètre près, adapté au positionnement de haute précision des équipements terminaux.
16. Le HAT GPS/RTK LC29H(BS) présente les caractéristiques suivantes :
-Prend en charge la sortie de données d'observation et de correction GNSS originales, adapté à l'établissement de stations de base RTK.

Paramètres du produit :
1. Bande de fréquence
GPS/QZSS : L1C/A, L5
Système Beidou : B1I, B2a
Galileo : E1, E5a
GLONASS : L1
2. Nombre de GNSS concurrents
GPS/QZSS+Beidou+Galileo+GLONASS
3. Sensibilité
Navigation de suivi : -165dBm
Réacquisition : -159dBm, -157dBm, -159dBm
Démarrage à froid : -147dBm, -145dBm, -147dBm
4. Performances dynamiques
Accélération (maximum) : 4g
Altitude (maximum) : 10000m
Vitesse (maximum) : 500m/s
5. Interface de communication
UART (9600~3000000bps, par défaut 115200bps), I2C (maximum 400KHz)
6. Protocole : NMEA 0183 V4.10, RTCM 3.x
7. Alimentation : 5V
8. Courant total : moins de 40mA@5V (mode continu)
9. Température de fonctionnement : -40 à 85 degrés Celsius

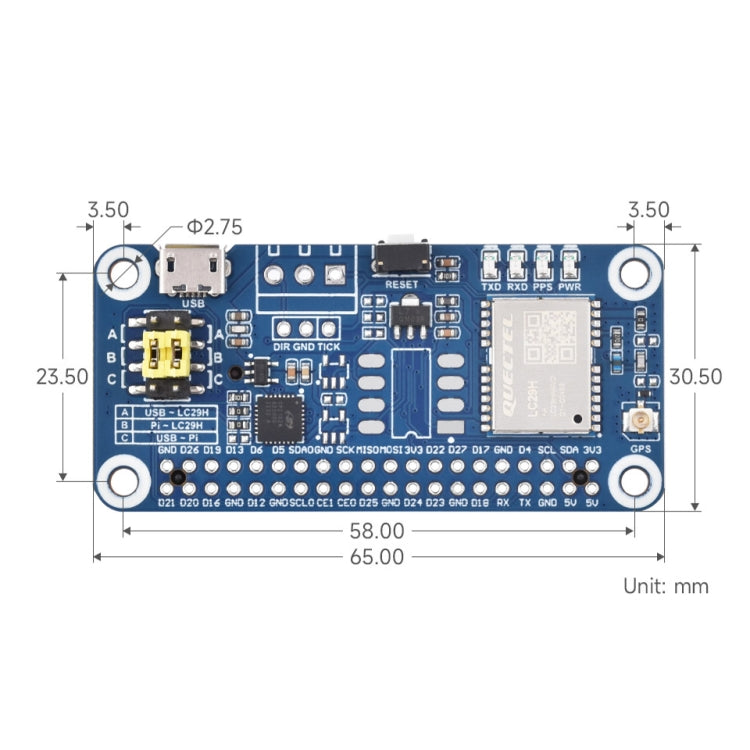

10. Taille du produit : 65 x 30.5mm
11. Poids : 126g

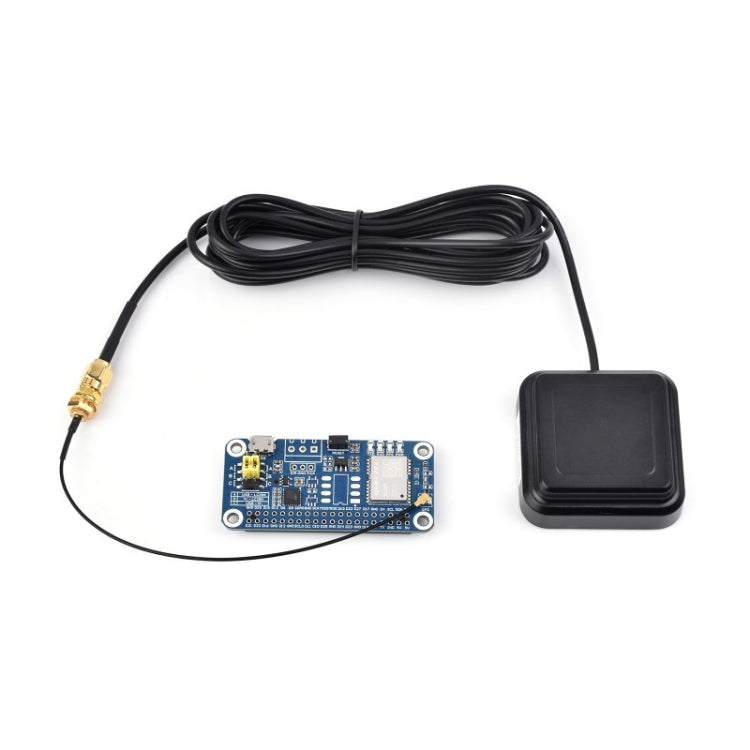

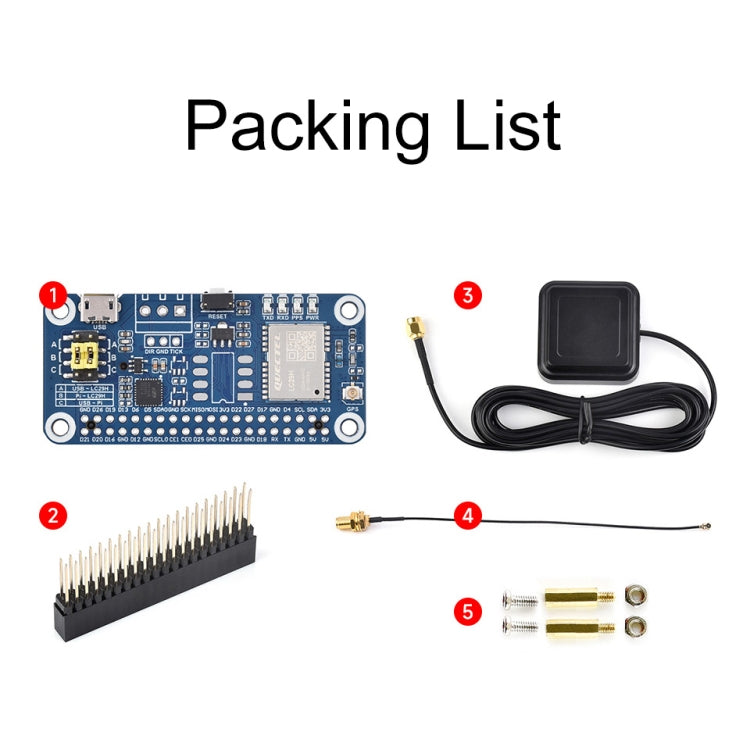

Liste de colisage :
-HAT GPS LC29H x 1
-Prise femelle 2x20PIN x 1
-Antenne externe GPS (D) x 1
-Câble IPEX 1 vers SMA 17cm x 1
-Kit de vis x1
